구조 접합유리가 적용된 중국 북경 시립 제2도서관을 찾아서…

-프레임리스(frameless) 유리 커튼월 시스템
-15.3m 높이의 자체 지지 유리 파사드(self-supporting glass facade) 구조
-고강도 구조 접합유리 기술과 곡면유리 가공 기술 결합

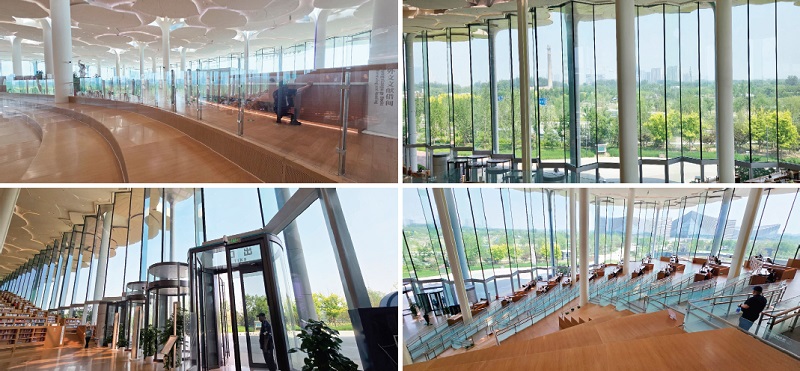

유리창호저널은 6개월간의 건물 조사와 사전 취재를 거쳐 지난 5월 28일 초대형 구조 접합유리가 적용된 중국 북경 시립 제2도서관 건물을 견학했다. 이날 쿠라레코리아 정희석 부장과 관계자 및 유리 관련 종사자 30여명이 동행하였다. 이 도서관 건물은 중국 현대 건축의 첨단 기술을 보여주며, 독특한 디자인과 기술 혁신이 결합된 사례로 평가받는다. 이 건물의 핵심은 구조 접합유리(Structural Laminated Glass)가 적용되었다. 곡선형 유리 패널과 기둥이 없는 개방형 디자인이 특징이다. 이를 실현하기 위해 구조 접합유리 기술이 사용되었다. 고강도 구조 접합유리 기술과 곡면유리 가공 기술이 결합된 대표적인 유리 건축물로 중국 최초로 15.4m 높이의 자체 지지 유리 파사드(self-supporting glass facade) 구조를 도입했다.
저철분 유리를 강화+접합 가공한 규격은 2,600×15,300mm, 두께 133mm이며, 무게는 1장당 11.5톤에 달한다. 총 276장이 설치되었고, 특수 장비와 무진동 운반 장비, 시공용 초대형 압축기와 로봇, 습기차단 구조체 등이 적용, 세계에서 처음 시도한 기술로 평가받는다.

베이징 시립 제2도서관의 구조 접합유리 적용 특징
1. 프레임리스(frameless) 유리 커튼월 시스템 – 건물 외벽에 금속 프레임 없이 유리만으로 구조를 유지하는 방식으로 특수 제작된 구조 실리콘(Structural Silicone)과 접합유리 시스템으로 고정.
2. 고강도 접합유리 사용 – 고성능 접합유리 적용, 내풍압 성능을 강화해 강한 바람과 외부 충격에 대한 저항력 증가.

* SGX 구조용 중간막 접합유리 사용
구성 : 7중 SGX 구조용 중간막 접합유리
폭 : 2.5m / 높이 : 15.3m / 무게 : 11.5톤 / 개수 : 276조 / 두께 : 133mm
적용 구조용 접합유리 중간막 : SGX™[SentryGlas® Xtra™, 센트리글라스® 익스트라™. 구SGP(SentryGlas® Plus)]

3. 곡면 구조 접합유리 적용 – 대형 곡선형 유리 패널 사용으로 유기적인 디자인 구현. 곡면유리의 정밀한 접합 기술을 활용해 시각적 일체감 극대화.
4. 고투명 유리 적용 – 저철분(ultra-clear) 유리를 사용해 시각적 왜곡을 최소화하고 투명도를 극대화시키고 도서관 내부로 자연광이 충분히 유입되도록 설계.

베이징 시립 제2도서관의 유리 건축 특징
1. 미래지향적인 유리 돔 구조 – 곡선형 유리 패널을 활용한 개방감 있는 디자인과 유리 커튼월 시스템을 적용해 자연 채광을 극대화.
2. 에너지 절감형 BIPV건물 일체형 태양광 유리 적용 – 일부 유리 패널에 태양광 발전이 가능한 BIPV 시스템을 추가해 에너지 자급률을 높여 친환경 및 지속 가능한 건축물로 설계.
3. 스마트 유리 기술 도입 – 전자식 스마트 글라스를 적용해 채광 및 프라이버시 조절 가능. 기후 변화에 따라 자동으로 조절되는 차양 시스템 적용.
4. 대형 무주(無柱) 공간 구현 – 내부는 개방형 구조로 설계되어 기둥 없이 넓은 공간을 제공하고 건축 공법상 강화접합유리와 경량 구조재를 조합해 안정성 확보. [최영순 기자]
